目录
1. 基本介绍

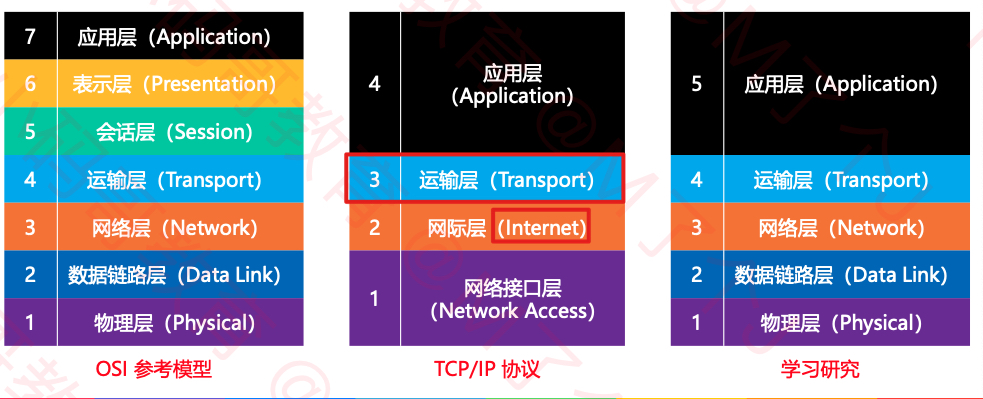

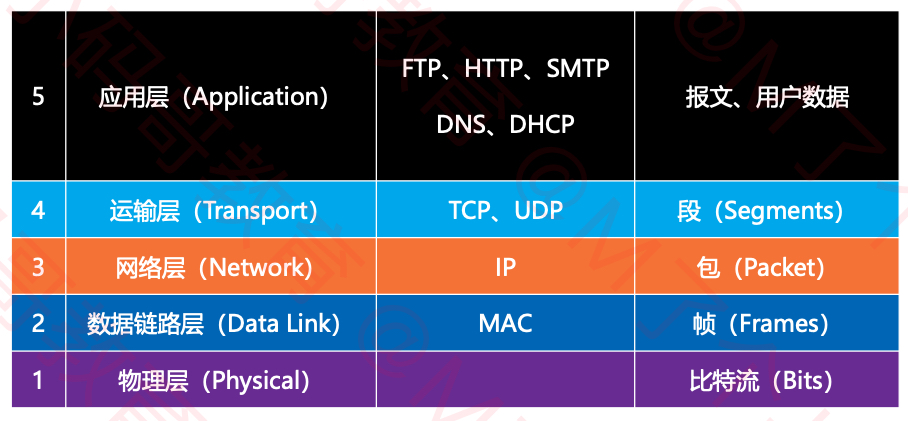

1.1 网络互连模型
- 应用层: Application
* 协议: FTP, HTTP, SMTP, DNS, DHCP
* 报文,用户数据
- 运输层: Transport
* 协议: TCP, UDP
* 段, segments
- 网络层: Network
* 协议: IP
* 包,Packet
- 数据链路层: Data Link
* 帧(Frames)
- 物理层: Physical
* 比特流(Bits)
1.2 同一网段,同一广播域计算机连接方式
通信基础
1. 知道对方的IP地址 2. 最终是根据MAC地址传输数据到网卡,被网卡接收 2.1 如果网卡发现MAC地址是自己的地址,会传输到上一层进行处理 2.2 如果网卡发现MAC地址不是自己,则会将数据丢弃
网线直连
需要使用交叉线
同轴电缆
1. 半双工通信 2. 容易冲突,不安全
- 集线器(Hub)
1. 集线器,没有智商,没有存储功能(和同轴电缆一样)
2. 半双工通信
- 网桥(Bridge)
1. 可以知道两侧接口的MAC地址
2. 起到隔绝冲突域的作用
交换机(Switch)
1. 相当于接口更多的网桥 2. 全双工通信 3. 比集线器安全
1.3 不同网段,不同广播域计算机连接方式
路由器(Router)
1. 可以在不同的网段之间转发数据 2. 隔绝广播域
2. MAC地址 & IP地址
2.1 MAC地址
MAC地址:
1. 6字节,48bit;全球唯一 2. 固化在网卡的ROM中 3. 前三个字节: 组织唯一标识符,厂商的标志,OUI 4. 后三个字节: 网络接口标识符,由厂商分配 5. 当48位全部为1是,代表广播地址:FF:FF:FF:FF:FF:FF
> _KP: 广播地址**(FF:FF:FF:FF:FF:FF)**_
MAC地址的获取
1. 当不知道别人的MAC地址的时候,可以发送**ARP广播来获取对方的MAC地址** 2. 获取成功后,会缓存IP地址,MAC地址映射信息,称为ARP缓存 3. 通过ARP广播获取的MAC地址,属于动态缓存(时间较短,默认两分钟后删除)
KP: 发送ARP广播来获取对方MAC地址
ARP协议
1. 地址解析协议,Address resolution Protocol 2. 通过IP地址获取MAC地址
2.2 IP地址
- IPv4:32bit,4字节
- IPv6:128bit,16字节
IP地址组成
1. 互联网上的每一个主机都有一个IP地址 2. 由网络标识(网络ID),主机标识(主机ID)组成;通过子网掩码可以知道网络ID和主机ID 3. 主机的网段: **子网掩码&IP地址** 4. 通信前会判断目标主机和自己是否在同一网段,不在同一网段需要交给路由器处理
2.2.1 IP地址分类
前提
1. 只有A,B,C类地址才可以分配给主机 2. 如果主机ID全为0,表示主机所在的网段 3. 如果主机ID全为1,表示主机所在网段的全部主机(广播)
KP: 主机ID全部为0,表示主机所在网段
KP: 主机ID全部为1,表示主机所在网段的全部主机(广播)

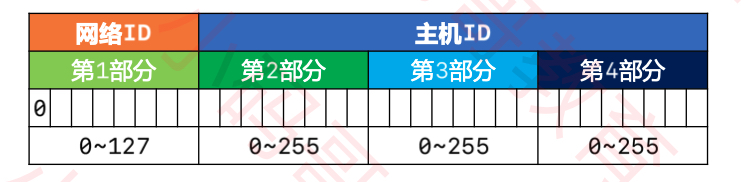

A类地址
- 默认子网掩码是255.0.0.0
网络ID:8位(0开头),主机ID:24位
网络ID: 0不可用,127作为保留网段;其中127.0.0.1是本地环回地址,代表本机地址 网络ID: 可以分配给主机的取值为1-126
主机ID: 第2,3,4部分的取值范围是: 0-255
每个A类网络能容纳的最大主机数为
256 256 256 - 2 = 2^24 - 2 = 16777214

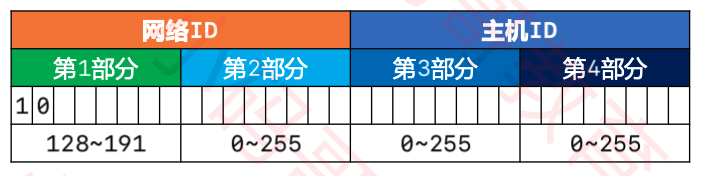

B类地址
- 默认子网掩码是255.255.0.0
网络ID: 16位(10开头),主机ID: 16位
网络ID: 第一个字节可以分配的为 128-191 网络ID: 第二个字节可以分配的为 0-255
主机ID: 第3,4部分的取值范围是0-255
每个B类网络能容纳的最大主机数为
256 * 256 - 2 = 2^16 - 2 = 65534

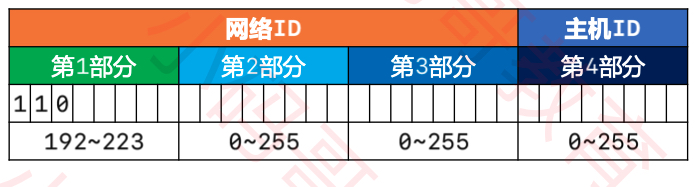

C类地址
- 默认子网掩码是:255.255.255.0
- 网络ID: 24位(110开头),主机ID: 8位
网络ID: 110开头
网络ID: 可以分配给主机的第一部分,第一个字节的取值范围是 192-223 网络ID: 第2,3部分的取值范围是0-255
- 主机ID: 第四部分的取值范围是 0-255
每个C类网络能容纳的最大主机数是:
256-2=254

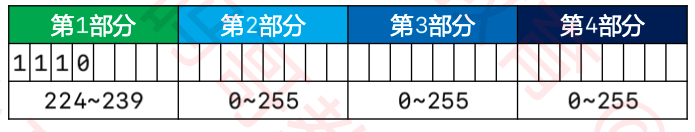

D类地址
- 没有子网掩码,用于多播,组播地址
- 网络ID: 32位(110开头)
第一个字节取值为: 224-239
E类地址
- 网络ID: 32位(1111开头)
- 保留为以后使用
第一个字节地址为: 240-255
2.3 子网掩码
- CIDR: 无类别域间路由,Classless Inter-Domain Routing
表示方法
192.168.1.100/24,代表子网掩码有24个1,也就是255.255.255.0
123.210.100.200/16,代表子网掩码有16个1,也就是255.255.0.0
如何避免浪费IP地址 -> 合理进行子网划分
- 子网划分
- 借用主机位作子网位,划分出多个子网,等长子网划分+变长子网划分两种形式
- 步骤
- 确定子网的子网掩码长度
- 确定子网中你那个第一个和最后一个主机可用的IP地址
3. 路由
3.1 概念
- 在不同的网段之间转发数据,需要路由器的支持
静态路由
1. 管理员手动添加的路由信息 2. 适用于小规模网络
动态路由
1. 路由器通过路由选择协议(RIP,OSPF),自动获取路由信息 2. 适合大规模网络
互联网(internet);最大的互联网: 因特网(Internet)
ISP(服务提供商): Internet Service Provider
网络分类
- 按照网络范围进行分类,可分为: 局域网,城域网,广域网
局域网(LAN,Local Area Network)
1. 一般是范围在几百米到十几公里的计算机网络 2. 局域网中最广泛的技术是,以太网 Ethernet
城域网(MAN, Metropolitan Area Network)
1. 一般可以覆盖一个城市
广域网(WAN, Wide Area Network)
1. 一般都需要租用ISP路线
上网方式
1. 猫(Modem),用于ADSL(电话线上网),将数字信号和模拟信号转换 2. 光猫(Optical Modem),光调制解调器,用于光纤入户使用,将数字信号和光信号进行转换
3.2 公网IP&私网IP
IP地址分为公网IP,私网IP
公网IP
1. Internet上的路由器只有到达公网的路由表,没有到达私网的路由表 2. 公网IP由Internet NIC,_统一分配和管理_ 3. ISP需要申请公网IP
私网IP
1. 主要用于局域网 2. A类网络保留私网网段: 10.0.0.0/8, 1个A类网络 3. B类网络保留私网网段: 172.16.0.0/16 - 173.31.0.0/16, 16个B类网络 4. C类网络保留私网网段: 192.168.0.0/24 - 192.168.255.0/24, 256个C类网络
NAT(Network Address Translation)
- 私网IP访问Internet需要进行NAT转换为公网IP
- 由路由器来完成
特点
1. 可以节约公网IP地址 2. 可以隐藏内部IP
分类
- 静态转换: 手动配置NAT映射表,一对一转换
- 动态转换: 定义外部地址池,动态随机转换,一对一转换
PAT(Port Address Translation): 目前主要应用
1. 多对一转换,最大程度节约公网IP资源 2. 端口多路复用,通过端口号标示不同的数据流 3. 目前应用最广泛的NAT实现方式
4. 物理层和数据链路层
4.1 物理层
- 物理层定义了: 接口标准,线缆标准,传输速率,传输方式
模拟信号
1. 适合长距离传输,连续的信号 2. 抗干扰能力差,受到干扰时波形变动难以纠正
数字信号
1. 不适合长距离传输,离散的信号 2. 抗干扰能力强,受到干扰时波形失真可修复

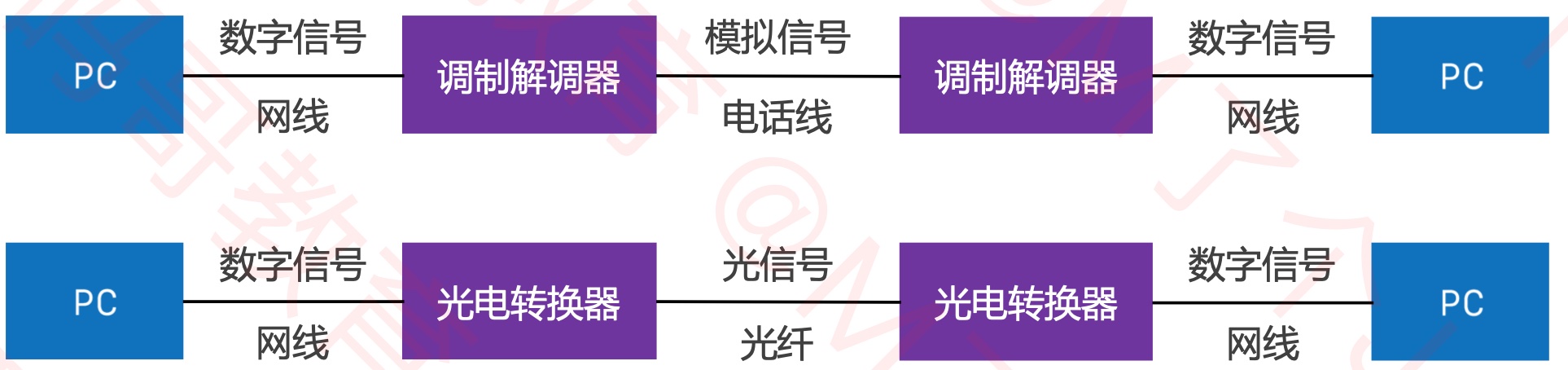

数据通信模型
- 局域网: 网线长度不能超过100m
- 广域网:(数字信号-模拟信号-数字信号)
- 局域网: 网线长度不能超过100m
信道(channel)
- 信息传输的通道,一条传输介质(网线),可以有多条信道
单工通信
1. 信号只能朝着一个方向传输,且不能改变传输方向 2. 使用场景: 无线电广播,有线电视广播
半双工通信
1. 信号可以双向传输 2. 但是必须是交替进行,同一时间只能一个方向传输 3. 使用场景: 对讲机
全双工通信
1. 信号可以同时双向传输 2. 使用场景: 电话
4.2 数据链路层
- 链路: 从一个节点到相邻节点的一段物理线路(有线或者无线),中间没有其他交换节点
- 一条链路上传输数据,需要对应的通信协议来控制数据的传输
不同类型的数据链路,所用的通信协议可能是不同的
1. 广播通道: CSMA/CD协议 2. 点对点信道: PPP协议
3个基本问题

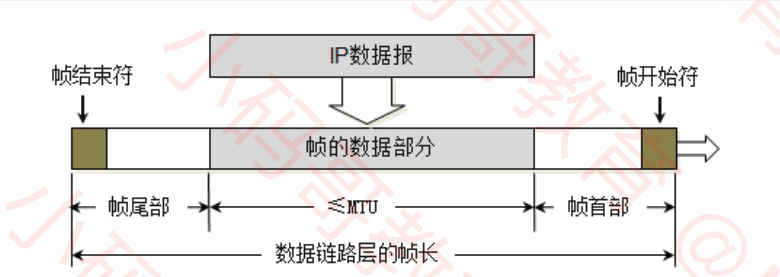

封装成帧
1. 最大传输单元(MTU),每一种数据链路层协议都规定了传送帧的数据部分的长度上限 2. 以太网的MTU为1500字节

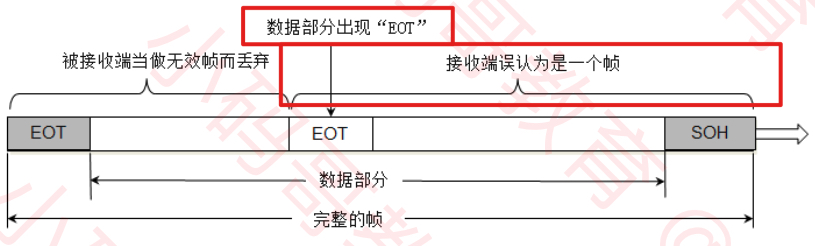

透明传输
1. SOH(start of header),作为帧开始符 2. EOT(end of transmission),作为帧的结束符 3. 数据部分一旦出现EOT,就需要进行转义(填充字节,在接收端去除转义字符)
差错检验(FCS)
1. FCS是根据数据部分+数据链路层首部计算出来
- CSMA/CD协议
- 载波侦听多路访问/冲突检测
- 使用了CSMA/CD的网络可以称为以太网,传输的是以太网帧
- 格式: Ethernet V2(使用广泛) & IEEE802.3
- 为了检测正在发送的帧数据是否发生了冲突,以太网的帧至少要64字节
- 用交换机组建的网络,已经支持全双工通信,不需要再使用CSMA/CD,但是传输的帧依然是以太网帧
Ethernet V2
-格式 1. 首部: 目标MAC + 源MAC + 网络类型 2. 以太网帧: 首部 + 数据部分 + FCS 3. 数据的长度最小为 64 - 6(目标MAC) - 6(源MAC) - 2(网络类型) - 4(FCS) = 46字节 4. 当数据部分长度小于46字节时,数据链路层会在数据部分在一些填充
长度总结
1. 以太网帧的数据长度: 46-1500字节 2. 以太网帧的长度: 64-1518字节 (18字节为:目标MAC+源MAC+网络类型+FCS)

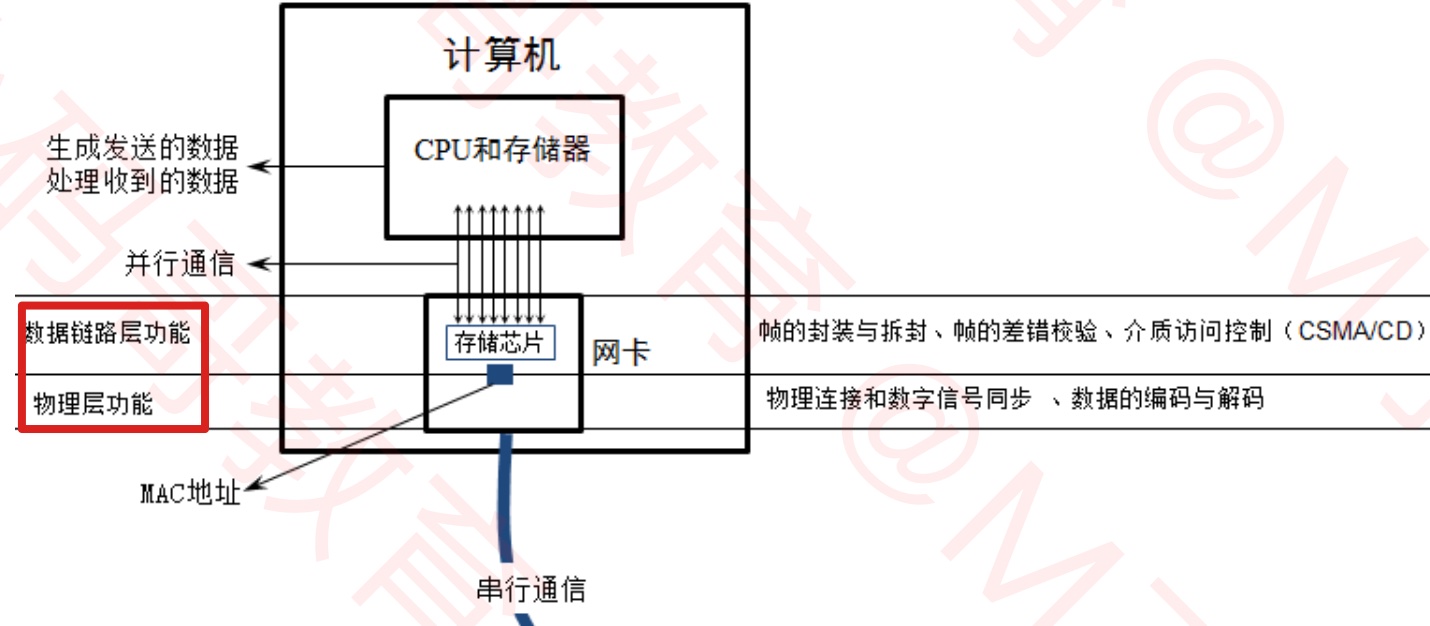

网卡
负责功能: 帧的封装与拆封,帧的差错校验,介质访问控制
1. 网卡接收到一个帧,会先进行差错校验,校验通过则接收,负责则丢弃 2. 接收到的帧,硬件会去除帧尾的FCS信息 3. 抓包工具抓不到差错校验失败的工具

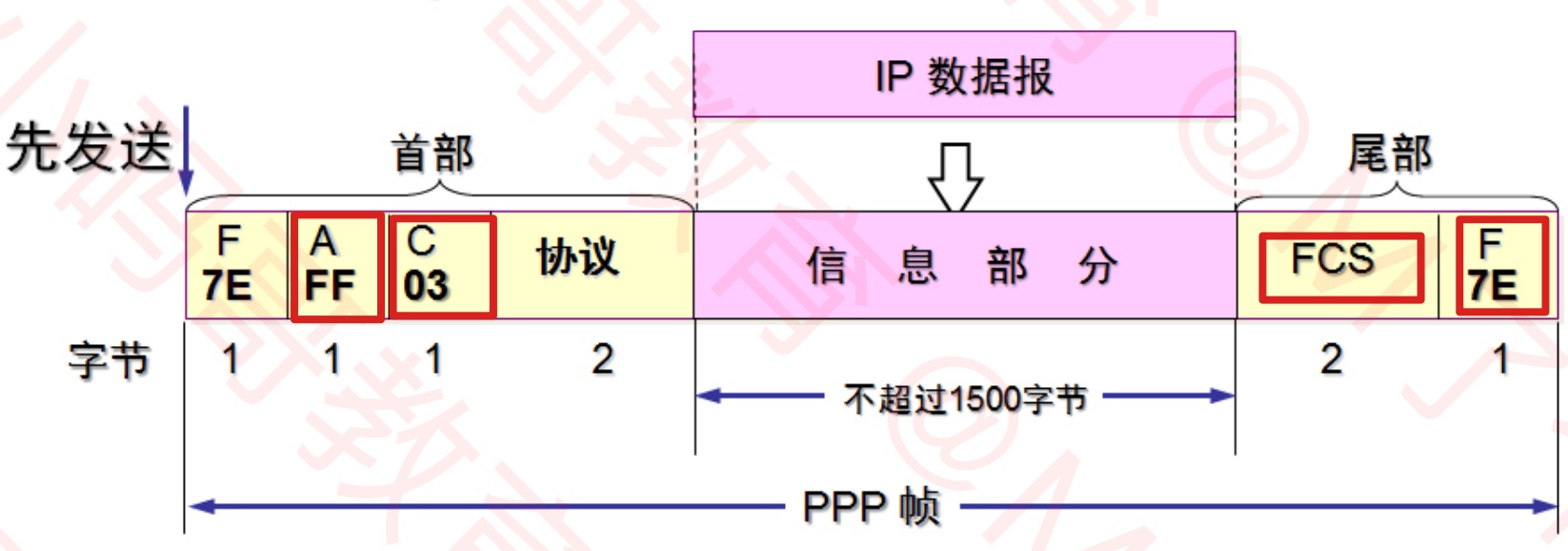

PPP协议(Point to Point Protocol)
点对点协议帧首部不需要: 目标MAC和源MAC
1. Address字段: 0xFF,没有实际意义,不需要目标MAC和源MAC 2. Control字段: 0x03,目前没有作用 3. Protocol字段 4. 帧开始符,结束符: 0x7E,如果帧数据内容部分有0x7E内容也需要做内容填充
5. 网络层
网络层数据包(IP数据包,Packet),由数据和首部两部分组成
数据部分多为传输层传下来的数据段(segment)
网络层首部: 版本
1. 4位 2. IPv4(0b0100) || IPv6(0b0110)
网络层首部: 首部长度
1. 4位,二进制值乘以4才是最终长度 2. 最小值: 0b0101 -> 20 3. 最大值: 0b1111 -> 60
网络层首部: 区分服务
1. 8位 2. 用途: 提高网络服务质量
网络层首部: 总长度
 1. 16位 2. 首部+数据的长度之和,最大值为65535 3. 网络层的数据部分和首部成为数据链路层帧的数据部分 4. 帧的数据部分不能超过1500字节,过大的IP数据包需要分片(fragment)传给数据链路层 5. 分片后每一片fragment都有自己的数据层首部
网络层首部: 标识
1. 16位,数据包的ID 2. 当一个数据包过大时,分片后每一片的标识ID都一样 3. 由专门计数器管理数据包ID,每发送一个数据包.ID+1
网络层首部: 标志
1. 3位,主要用于处理分片信息 2. 第一位,保留 3. 第二位(DF,Don't Fragment): 0代表允许分片,1代表不允许分片 4. 第三位(MF, More Fragments): 0表示是最后一片,1表示不是最后一片
网络层首部: 片偏移
1. 13位 2. 片偏移乘以8,字节偏移 3. 每一片的长度一定是8的整数倍
KP: 每一片的长度一定是8的整数倍

网络层首部: 生存时间
1. 8位,Time To Live 2. 每个路由器转发之前会将TTL减1,一旦TTL减为0,路由器会返回错误报告

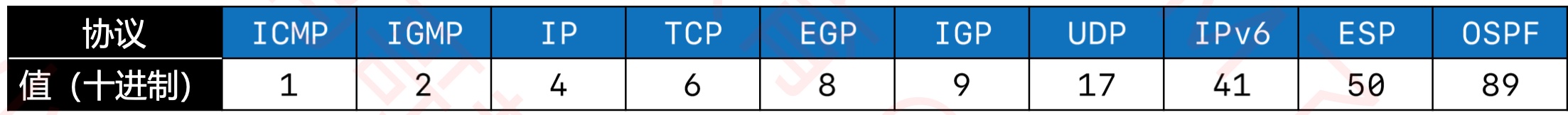

网络层首部: 协议
1. 8位 2. 表明所封装的数据是使用了什么协议
网络层首部: 首部检验和
1. 16位 2. 用于检查首部是否有错误
6. 传输层

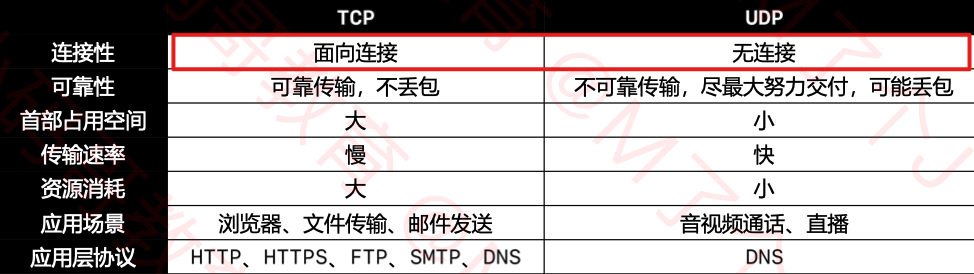

协议
1. TCP: Transmiss Control Protocol, 传输控制协议 2. UDP: User Datagram Protocol, 用户数据报协议

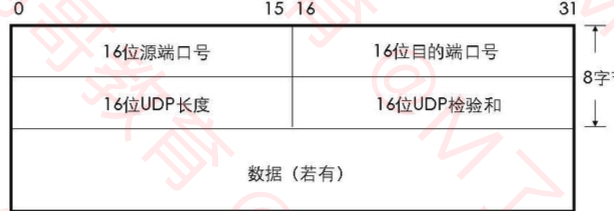

6.1 UDP协议
- UDP是无连接的,减少了建立和释放连接的开销
- 不保证可靠传输(因此不需要首部维护一些复杂参数)
首部只有8个字节
UDP长度
1. 2字节,16位 2. 首部的长度+数据的长度

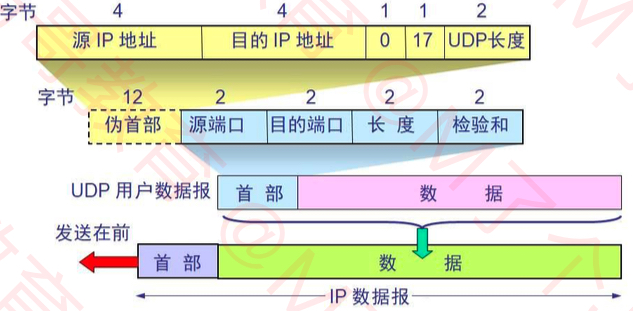

UDP检验和
1. 检验和的计算内容: 伪首部 + 首部 + 数据 2. 伪首部: 只在计算检验和起作用,并不会传递给网络层

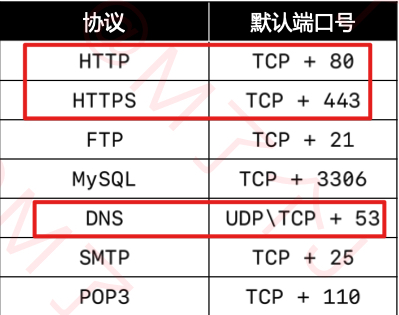

_端口_
1. 2个字节.取值范围: 0 - 65535 2. 客户端的源端口是临时开启的随机端口(不同协议有不同默认端口号) 3. HTTP协议默认端口是80; HTTPS协议默认端口是443

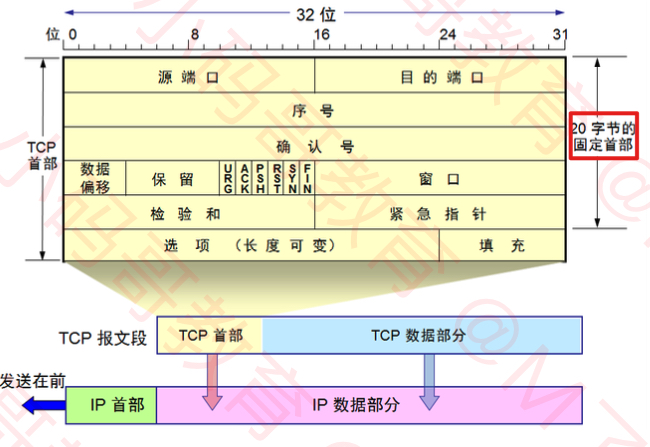

6.2 TCP首部
- 首部长度是: 20-60字节
首部: 数据偏移(Data offset)
1. 4位,取值范围是0x0101-0x1111 2. 数据偏移的值乘以 4 是首部的实际长度 3. 首部的长度20-60字节
问题1: UDP首部有16位字段记录UDP报文段的长度(首部+数据);TCP首部仅4位偏移量字段记录了TCP报文段的首部长度,并未记录TCP报文段的数据长度?
1. UDP中的16位记录UDP长度的字段是冗余的,纯粹是为了保证首部是32位对齐 2. TCP/UDP的数据长度,可以由IP数据包的首部推测出来: 传输层的数据长度 = 网络层的总长度 - 网络层首部的长度 - 传输层的首部长度
首部: 保留(Reserved)
1. 6位,目前都是0 2. 部分资料中,TCP首部的保留字段占3位,标志字段占9位
首部: 检验和(Checksum)
1. 和UDP一致,TCP检验和的计算内容: 伪首部 + 首部 + 数据 2. 伪首部: 占用12字节,不会传递给网络层
首部: 标志位(Flags)
URG(Urgent)
1. 当URG=1时,紧急指针字段才有效,表明当前报文段中有紧急数据,应优先尽快传送
ACK(Acknowledgment)
1. 当ACK=1时,确认号字段才有效
PSH(Push)
RST(Reset)
1. 当RST=1时,表明连接中出现了差错,需要释放连接,再重新建立连接
SYN(Synchronization)
1. 当SYN=1,ACK=0时,表明这是一个建立连接的请求 2. 若对方同意建立连接,则返回SYN=1,ACK=1
FIN(Finish)
1. 当FIN=1时,表明数据已经发送完毕,要求释放连接
首部: 需要(Sequence Number)
1. 占4个字节 2. 建立连接后,序号代表,这一次传给对方的TCP数据部分的第一个字节的编号
首部: 确认号(Acknowledge Number)
1. 占4个字节 2. 建立连接后,确认好代表,期望对方下一次传的TCP数据部分的第一个字节的编号
窗口: (Window)
1. 占2个字节 2. 流量控制功能,告知对方下一次发送的数据的上限(单位为字节)

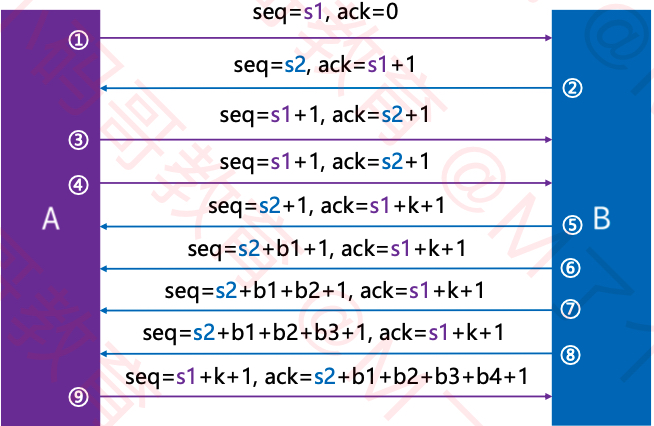

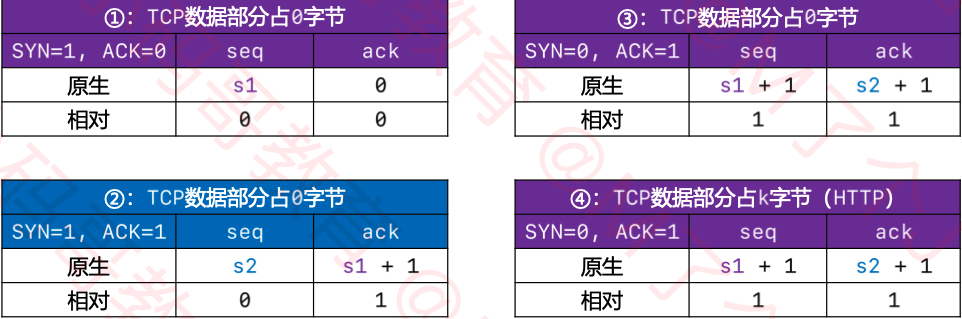

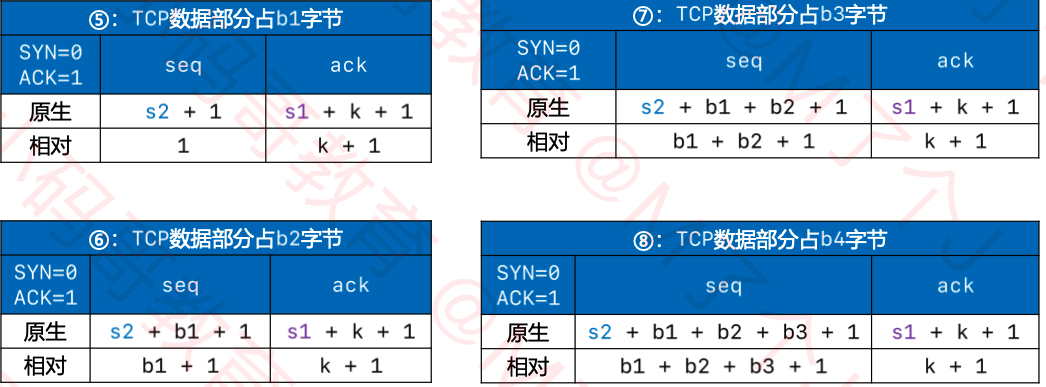

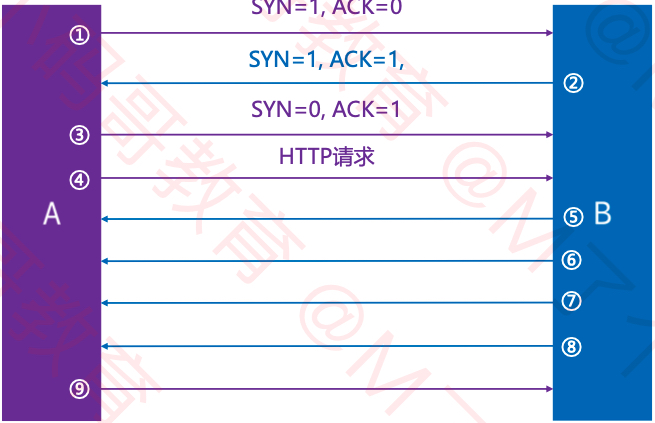

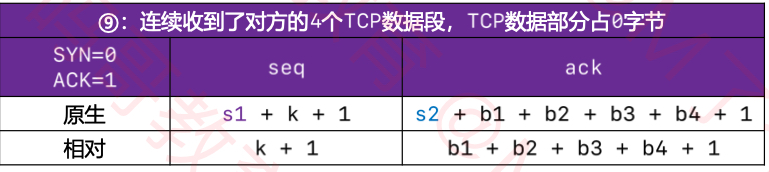

序号,确认号
1. 建立连接时,接收方的确认ack为发送方的seq+1
6.3 TCP:可靠传输
停止等待ARQ协议
1. ARQ: automatic repeat-request, 自动重传请求 2. 包如果重传了多次没有收到确认,还是失败,不会一直重传,会根据系统设置,重传多次后未成功就发送reset报文(RST)断开TCP连接


连续ARQ协议 + 滑动窗口协议
1. 停止等待ARQ协议: 发送一个分组就停止发送等待确认 2. 连续ARQ协议和滑动窗口协议: 发送窗口中的分组连续发送完后,停止等待确认
问题1: 如果接受放最多接受4个包,但发送方只发了2个包,接收方如何确定后面还有没有剩余两个包?
1. 接受方仔等待一段时候后没有收到第三个包 2. 就会返回确认收到的2个包给发送方

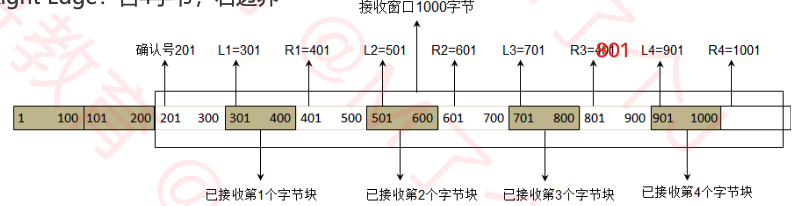

SACK选择性确认
1. 在TCP通信过程中,如果发送序列中(1,2,3,4)某个数据包丢失,比如3丢失 2. TCP会根据重传最后确认的分组后续的分组(最后确认的是2,会重传3,4) 3. 这样原来已经正确传输的分组比如分组4也会重新发送,降低了TCP性能
- 为了解决上述问题, 发展出了SACK(Selective acknowledgment)选择性确认技术
- 告诉发送方哪些数据丢失,哪些数据已经提前得到
- 使TCP只需要重新发送丢失的包,而不需要重新发送丢失的包后面的所有分组序列

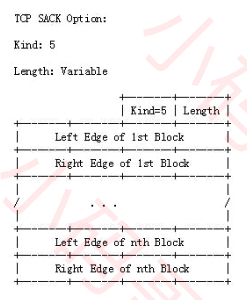

SACK信息会放在TCP首部的选项部分
1. Kind,1字节,值为5表示SACK选项 2. Length,1字节 3. Left Edge,4字节,左边界 4. Right Edge,4字节,右边界
一对边界占用8个字节,由于TCP首部的选项部分最多40字节
1. SACK选项最多携带4组边界信息 2. SACK选项最多占用字节数 4*8 + 2 = 34
问题: 为什么要在传输层就将数据分成多组,而不是等到网络层再分片传递给数据链路层?
1. 可以提高重传性能
2. 可靠传输是在传输层进行控制的
3. 如果传输层不分段,一旦数据丢失,整个传输层的数据都需要重传
4. 如果传输层分了段,一旦数据丢失,只需要重传丢失部分即可
6.4 TCP:流量控制
目的:
1. 接收方缓存区已满,发送方还在发送数据 2. 接收方只能吧接收到的数据包丢掉,大量丢包会造成网络资源浪费 3. 因此需要进行流量控制
什么是流量控制: 让发送方的发送速率不要太快,让接收方来得及接收处理
原理
1. 确认报文中窗口字段来控制发送方的发送速率 2. 发送方的发送窗口不能大于接收方的接收窗口 3. 发送方接收到的窗口大小为0时,发送方停止发送数据
特殊情况
1. 建立连接后,接收方给发送方发送了窗口为0的报文段,但是后续接收方有了存储空间,给发送方发送了窗口非0的报文丢失了,发送方因为接收窗口为0,无法发送数据,如何解决?
解决方案: 1. 发送方收到0窗口报文时,停止发送报文;
- 同时开启一个定时器,一定间隔下会发测试报文去询问接收方最新的窗口大小;
- 如果接收方窗口仍为0,会再次刷新定时器;
点对点的通信控制
6.5 TCP:拥塞控制
目的
1. 防止过多的数据注入网络中 2. 防止互联网中的路由器和链路过载
拥塞控制是一个全局性的控制
1. 涉及到所有主机和路由器以及降低网络传输性能有关的因素
方法
专有名词
1. MSS(Maximum Segment Size),每个段最大的数据部分大小,在建立连接是确定 2. cwnd(congestion window),拥塞窗口 3. rwnd(receive window),接收窗口 4. swnd(send window),发送窗口,swnd=min(cwnd,rwnd) 5. 当rwnd<cwnd,是接收方接收能力限制了发送窗口的最大值 6. 当cwnd<rwnd,是网络的拥塞限制了发送窗口的最大值
慢开始(slow start)
- 拥塞避免(congestion avoidance)
- 快速重传(fast retransmit)
- 快速恢复(fast recovery)

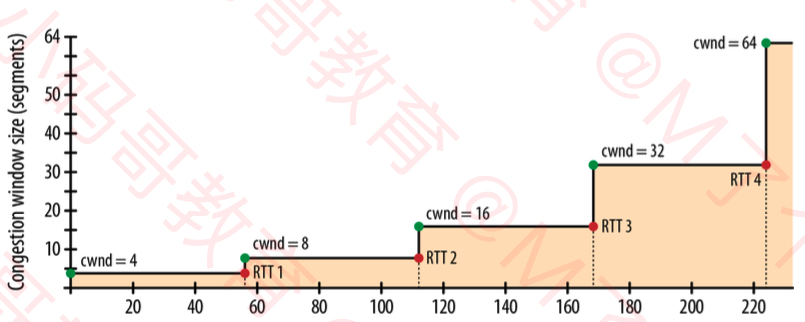

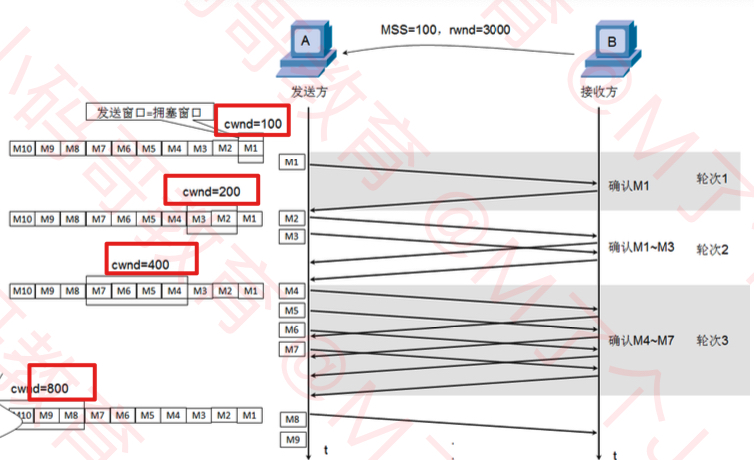

慢开始(slow start)
cwnd初始值较小,随着数据包被接收方确认后,cwnd指数增长

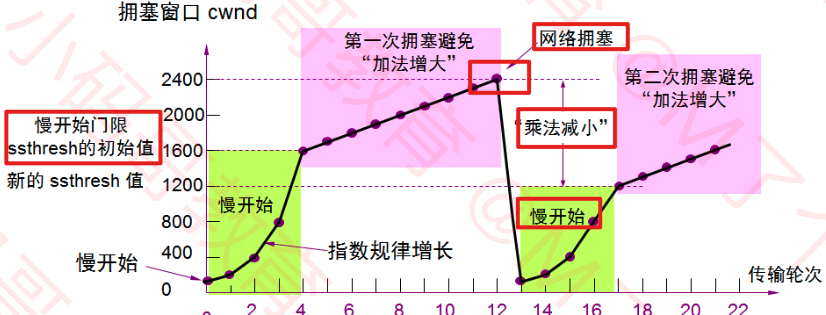

拥塞避免(congestion avoidance)
- ssthresh(slow start threshold): 慢开始阀值,cwnd达到阀值后,已线性增加窗口
- 拥塞窗口缓慢增大(加法增大),以防止网络过早出现拥塞
- 只要网络出现拥塞,把ssthresh_减为拥塞峰值的一半,同时执行慢开始算法(cwnd,恢复为原有的初始值)_
网络出现频繁拥塞时,ssthresh值就下降的很快

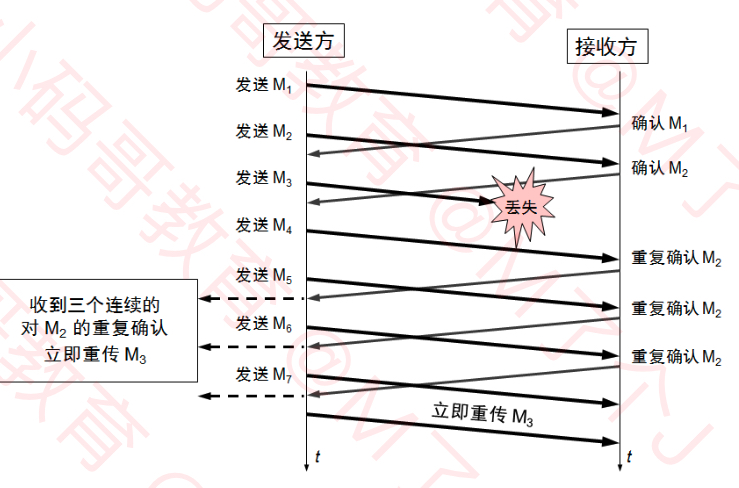

快速重传(fast retransmit)
接收方
- 收到一个失序的分组就立即发出重复确认
- 让发送方即使知道有分组没有到达,不要等待到下一次自己发送数据才确认
发送发
- 连续收到三个重复确认(共四个),立即重传接收方未收到的报文段
- 不需要等待计时器重传到期后再重传

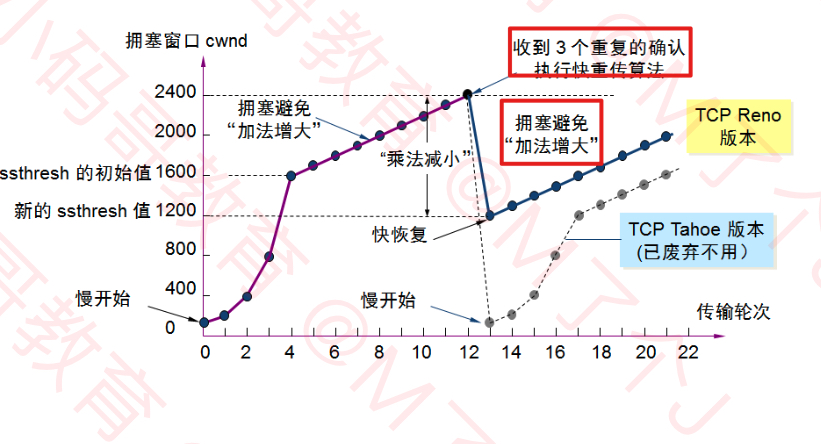

快速恢复(fast recovery)
1. 发送方连续收到三个重复确认,说明网络出现拥塞;执行乘法减小算法,把ssthresh减为拥塞峰值的一半 2. 与慢开始不同是,cwnd不恢复到初始值;而是将cwnd值设为新的ssthresh值,再开始将拥塞窗口缓慢的线性增大
快重传+快恢复
1. 当执行拥塞乘法减小后,不重新开始慢开始,拥塞避免等方式; 2. 而是降低ssthresh,继续执行拥塞避免,线性增加cwnd

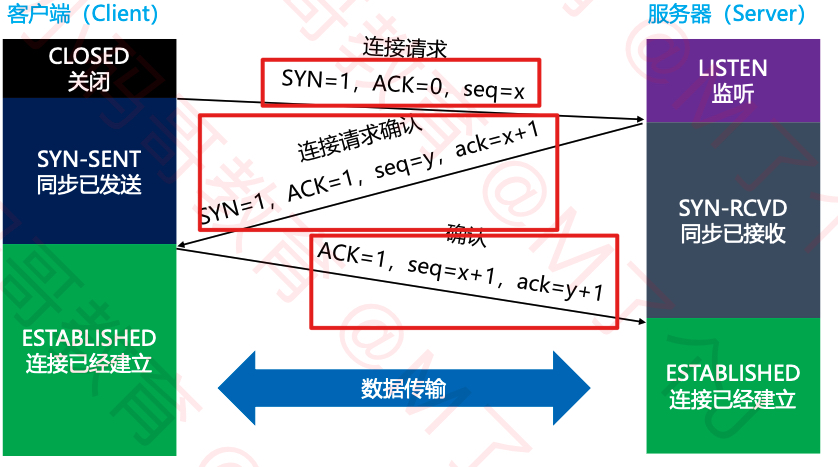

6.6 TCP:建立连接
- 3次握手
流程
状态
- CLOSED: client处于_关闭_状态
- LISTEN: server处于_监听_状态,等待client连接
- SYN-RCVD: 表示server接收到了SYN报文,当收到client的ACK报文后,会进入到ESTABLISH状态
- SYN-SENT: 表示client已发送SYN报文,等待server的二次握手
- _ _ESTABLISH__: 表示连接已建立
前两次握手的特点
1. SYN都设置为1 2. 数据部分长度都为0 3. TCP头部长度一般是32字节,头部固定20字节 / 选项部分12字节 4. 双方会交换一些信息(比如MSS,是否支持SACK,WindowScale窗口缩放系数等),这些数据都放在TCP头部选项中 5. 头部选项部分占用12字节
问题1: 2次握手是否可行?为什么一定要3次握手
1. 3次的目的是: 防止server一直等待,浪费资源 2. 如果只需要2次握手,会出现如下情况 2.1 假设client发出第一个连接请求报文段,因为延迟,在连接释放后才到达server 2.2 本来是一个早已失效的连接请求,但是server收到此失效的请求后,误认为是client再次发出一个新的连接请求 2.3 server就像client发出确认报文段,同意建立连接 2.4 如果只采用2次握手,那么server发出确认,既建立连接 2.5 由于此时client并没有真正想连接服务器,不会给server发送数据 2.6 但是server已经建立新的连接,一直在等待celient发数据,造成server资源浪费 3. 采用2次握手就可以防止上述现象 3.1 client收到确认后不向server发出确认,server因为收不到确认,就知道client并没有要求建立连接
问题2: 第3次握手失败了,会怎么处理
1. 此时server的状态为SYN-RCVD,若等不到client的ACK,server会重新发送SYN=1,ACK=1包 2. 如果server多次重发SYN=1,ACK=1的包,但是未收到client的ACK,会发送RST包,强制关闭连接

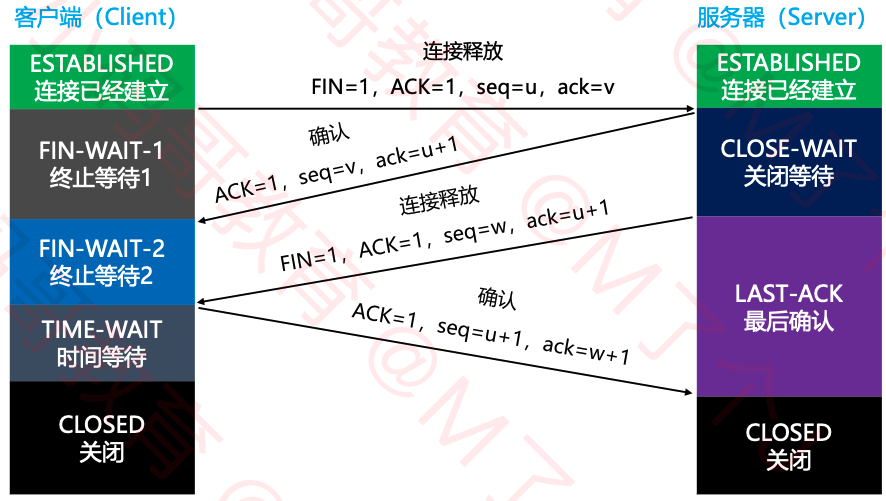

6.7 TCP:释放连接
- 4次挥手
流程
状态
- FIN-WAIT-1: 表示想主动关闭连接,向对方发送FIN报文,进入到FIN-WAIT-1状态
- CLOSE-WAIT: 表示在等待关闭
- 当对方发送FIN给自己,自己会回应一个ACK报文给对方,此时进入到CLOSE-WAIT状态
- 在此状态下,检查考虑是否还有数据需要发送给对方,如果没有,发送FIN报文给对方
- FIN-WAIT-2: 收到对方的ACK确认报文后,主动断开连接方会进入到FIN-WAIT-2状态,然后等待对方发送FIN报文
- CLOSING: 一种例外状态
- 当你发送FIN报文时,未收到对方的ACK报文,反而受到对方的FIN报文
- 双方几乎同时准备关闭连接,就出现了同时发送FIN报文的情况
- 会出现CLOSING状态
- 表示双方都正在关闭连接
LAST-ACk: 被动关闭方发送FIN报文后,等待对方的ACK报文
- 当收到ACK报文后,会进入CLOSED状态
_TIME_WAIT_: 表示收到对方的FIN报文,并发送了ACK报文,就等2MSL后进入CLOSED状态
- 如果FIN-WAIT-1状态下,收到了对方同时带有FIN和ACK标志的报文
- 可以直接进入到TIME-WAIT状态,无需进入到FIN-WAIT-2
CLOSED: 关闭状态
部分状态比较短暂,例如: _SYN_RCVD_, FIN-WAIT-1
TCP/IP协议涉及允许任何一方先发起断开连接
Client(主动断开方),需要个TIME-WAIT状态,等待一段时间后,在真正关闭连接
- 一般是2MSL(maximum segment lifetime),最大分段生存期
- MSL: TCP报文在Internet的最长生存时间
- 每个具体的TCP实现都需要一个确定的MSL值,官方建议是2mins
- 可以防止本次连接产生的数据包误传到下一次连接中
- 如果主动断开方发送ACK后立刻释放了,如果因为网络原因被动断开方未收到ACK,server会重发FIN造成一定问题
问题1: 为什么释放连接的时候吗,要进行4次挥手
- TCP是全双工模式
第一次挥手: 主机1发出FIN报文段
1. 主机1发出FIN报文段时,表示主机1告诉主机2,主机1已经没有数据需要发送了,但是主机1还是能接受主机2发送的数据
第二次挥手: 主机2返回ACK报文段
1. 表明主机2已经知道主机1没有数据发送了,但是主机2还是可以发送数据到主机1
第三次挥手: 主机2发送FIN报文段
1. 表明主机2告诉主机1,主机2已经没有数据需要发送了
第四次挥手: 主机1返回ACk报文段
1. 表明主机1已经知道主机2没有数据发送了,随后正式断开整个TCP连接
问题2: 为什么抓包有时只能看到3次挥手
1. 因为: 第二次和第三次挥手合并 2. 当被动断开方接收到主动断开方的FIN时,此时无数据发送了 3. 会将2&3次挥手合并,告诉主动断开方: 已经知道断开方已经没有数据要发了,且自己也没有数据要发送了
